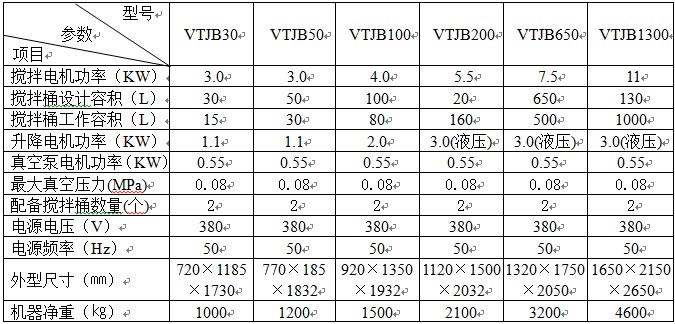

一、設備參數：

二、設備說明：
     本雙行星錫膏攪拌機是一種集反應、混合、混煉均質化為一體多用途的高效產品，廣泛應用于電池漿料、醫藥膏體、化妝品膏體、食品膏體、電子錫膏體等各種膏料、漿料的攪拌。
     本系列雙行星攪拌機是由上橫梁、下機座、方形立柱、升降機構、升降臺及其直線軌道、上桶體、攪拌桶、真空泵、緩沖缸、傳動系統、電控柜及電控操作盤等組成
     1.  攪拌桶：為雙層結構，桶身夾套、內外膽采用304#不銹鋼、夾套導流板，桶底夾套、桶底滑輪4個，桶身帶把手。夾套導流板經車削加工，使冷卻水均勻冷卻桶內物料，保證物料工藝溫度均勻。桶內膽表面及法蘭端面經車削加工，保證筒內壁與兩個攪籠間隙在較小的范圍內，以使桶內所有物料均被充分攪拌。
     2.  攪籠：設有兩個特別設計曲線造型不銹鋼精密鑄造攪籠，兩個攪籠之間旋轉區域交錯，在雙行星傳動系統驅動下，兩個攪籠既隨行星架作公轉，同時又各自作自轉，以使桶內物料被充分攪拌。
     3.  上桶體：上桶體為304不銹鋼制作，是密封室的一個組件，上設有真空管路及真空壓力表、照明窗、觀察窗。
     4.  傳動系統：采用行星齒輪傳動原理，實現兩個攪籠與行星架以0-50RPM的速度公轉的同時，各自作轉速為0-100RPM自轉。傳動系統采用變頻器控制公轉及自轉轉速。
     5. 真空系統：攪拌桶與上桶體之間、上桶體與機架之間、傳動軸與機架之間均作密封設計，動密封采用機械密封件，靜密封采用硅橡膠O型密封件。真空泵采用旋片式真空泵，使桶內物料在真空環境下實現攪拌，滿足特定物料攪拌工藝要求。
     6.  升降系統：由螺旋升降機、升降臺、直線導軌副組成，用于輸送攪拌桶升降，便于攪拌、裝料及卸料。
     7.  控制系統：攪拌轉速采用變頻控制；攪拌桶內設有隨行星架一起轉動的熱電偶測溫裝置，用于對桶內物料的溫度控制；攪拌桶定位、上升、下降均有接近開關控制，并且有安全互鎖邏輯控制，設有安全聲光報警器。
